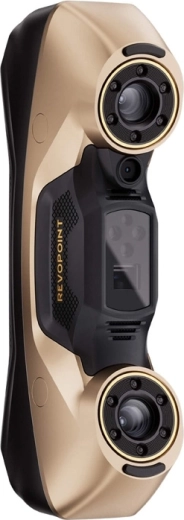

Revopoint MetroY Ultra (CMM izdanje) je napredni industrijski 3D skener koji kombinira plavo svjetlo, višelinijski laser i strukturirano svjetlo za brzo i iznimno precizno skeniranje – s točnošću do 0,015 mm, brzinom do 90 FPS i prijenosom podataka u stvarnom vremenu putem Wi‑Fi 6. Uz softver Revo Metro i Revo Measure dobivate kompletan tijek rada od skeniranja do metrologijskih mjerenja i kontrole kvalitete.
Industrijska točnost i visoka gustoća podataka
Kombinacija plavog svjetla, višelinijskog lasera i strukturiranog svjetla omogućuje vrlo precizno skeniranje s točnošću do 0,015 mm i finim razmakom između točaka do 0,05 mm – idealno za kontrolu dimenzija i detaljnu digitalizaciju dijelova.
Brzo skeniranje u zahtjevnim uvjetima
Skenirajte brzinom do 90 FPS i bilježite milijune točaka u sekundi. Način rada višelinijskog lasera omogućuje rad i pri osvjetljenju do 100 000 luksa, pa se skener odlično snalazi u industrijskom okruženju i pri radu izvan laboratorija.

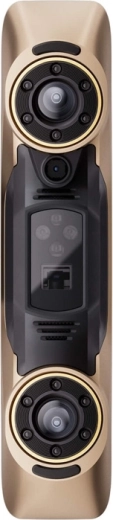

CMM izdanje: provjera točnosti i metrologijska mjerenja
CMM izdanje dodaje funkcije za provjeru točnosti pomoću kuglične ploče te povezano mjerenje, analize i izvještaje u softveru Revo Measure (PTB-certificirani algoritmi). Prikladno za profesionalnu kontrolu kvalitete i dokumentiranje rezultata.
Revopoint MetroY Ultra CMM izdanje osmišljeno je za situacije u kojima su presudni precizni podaci: obrnuto inženjerstvo, brzo prototipiranje, proizvodnja i profesionalna kontrola kvalitete. Skener može raditi i u složenijim svjetlosnim uvjetima (do 100 000 luksa) te zahvaljujući visokoj gustoći točaka stvara detaljne 3D modele brzo i dosljedno.
CMM izdanje proširuje uređaj metrologijskim funkcijama – omogućuje brzu provjeru točnosti izravno na radnom mjestu pomoću kuglične kalibracijske ploče i zatim glatko nastavljanje na mjerenja u okruženju Revo Measure (PTB-certificirani algoritmi). Bežični rad putem Wi‑Fi 6 dodatno olakšava timski rad i upotrebu u proizvodnji.
Glavne prednosti:
- Točnost pojedinačnog snimka do 0,015 mm i volumetrijska točnost 0,015 mm + 0,04 mm × L (m)
- Brzo skeniranje do 90 FPS i do 3 000 000 točaka/s (laser), do 7 000 000 točaka/s (strukturirano svjetlo)
- 5 načina skeniranja za brzinu, detalje i duboke otvore + full‑field strukturirano svjetlo
- Wi‑Fi 6 za prijenos podataka u stvarnom vremenu i jednostavnu suradnju
- Bogata dodatna oprema uključujući rotacijski stol, kalibracijske ploče i 1-godišnju licencu Revo Measure
Specifikacije
- Proizvođač
- Revopoint
- Model
- MetroY Ultra
- Točnost pojedinačnog snimka (varijanta)
- do 0,01 mm
- Točnost pojedinačnog snimka
- do 0,015 mm
- Volumetrijska točnost
- 0,015 mm + 0,04 mm × L (m), gdje je L duljina objekta
- Razmak između točaka
- do 0,05 mm
- Radna udaljenost
- 200–400 mm
- Površina jednog skena pri minimalnoj udaljenosti
- 152 × 138 mm pri 200 mm
- Površina jednog skena pri maksimalnoj udaljenosti
- 332 × 276 mm pri 400 mm
- Minimalni volumen skeniranja
- 10 × 10 × 10 mm
- Maksimalni volumen skeniranja
- 2 × 2 × 2 m
- Brzina skeniranja
- GPU NVIDIA: do 90 snimaka u sekundi
CPU: do 60 snimaka u sekundi - Brzina prikupljanja točaka
- Višelinijsko skeniranje: 3 000 000 točaka/s
Skeniranje strukturiranim svjetlom: 7 000 000 točaka/s - Rezolucija RGB kamere
- 2 MP
- Procesor
- 4-jezgreni ARM, 2,0 GHz
- Skeniranje na otvorenom
- Da (način rada višelinijskog lasera omogućuje rad u svjetlosnim uvjetima do 100 000 luksa)
- 3D izvor svjetla
- 34 plave križne linije
15 plavih paralelnih linija
1 plava linija za duboke otvore
62-linijsko plavo strukturirano svjetlo s punim poljem - Osvjetljenje
- 12 plavih LED dioda
- Masa skenera
- 450 g
- Dimenzije (D × Š × V)
- 211 × 94 × 47 mm
